Conical Scorers

WORKINGS
Pre-scoring
Scoring unit and sawblade cut
PERFORMANCES
Drawings and Specs Chart

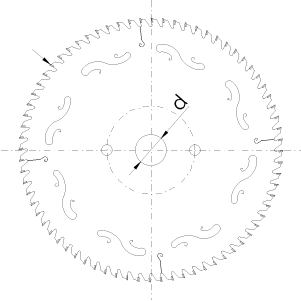

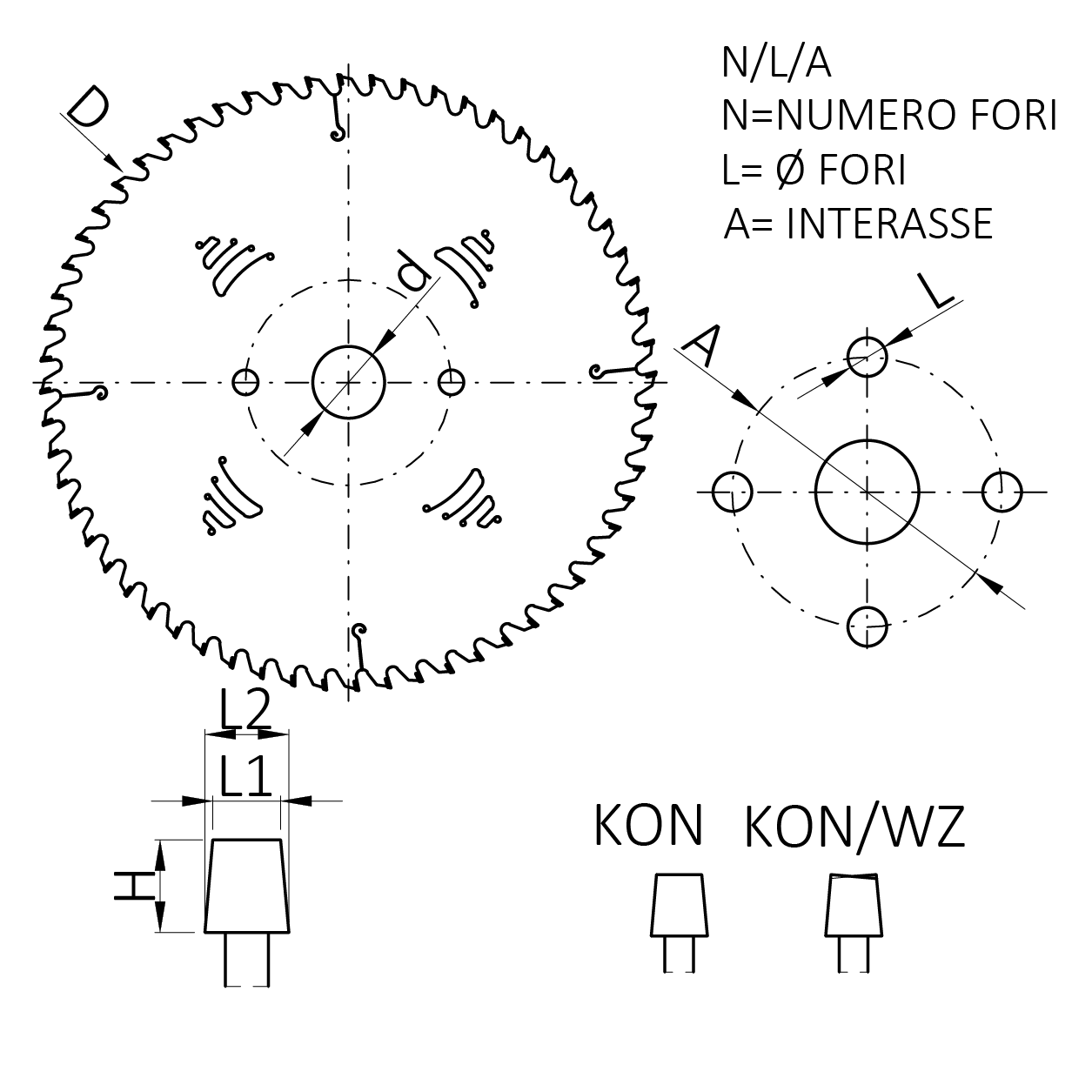

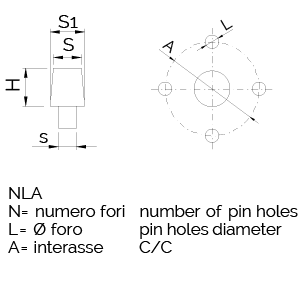

Technical drawings

H4

Table
1040005 100 3 ,2 3 ,9 22 18 4
1040006 100 3 ,2 3 ,9 22 24 4
1040007 110 3 ,2 3 ,9 30 24 4
1040008 110 4 ,4 5 ,1 30 24 4
1040009 120 3 ,2 3 ,9 30 24 4
1040010 120 4 ,4 5 ,1 30 24 4
1040011 125 3 ,2 3 ,9 20 24 4
1040012 125 4 ,4 5 ,1 20 24 4
1040013 125 3 ,2 3 ,9 30 24 4
1040014 125 4 ,4 5 ,1 30 24 4
1040015 125 4 ,4 5 ,1 45 24 4
1040016 127 4 ,4 5 ,1 45 24 4
1040017 140 3 ,2 3 ,9 16 24 4
1040018 140 4 ,4 5 ,1 45 24 4
1040019 150 4 ,4 5 ,1 20 24 4
1040020 150 4 ,4 5 ,1 45 24 4
1040021 150 5 ,8 6 ,5 55 24 4
1040022 150 4 ,4 5 ,1 20 36 4
1040023 150 4 ,4 5 ,1 30 36 4
1040024 160 4 ,4 5 ,1 55 24 4
1040025 160 4 ,4 5 ,1 45 24 4
1040026 160 4 ,4 5 ,1 45 36 4
1040028 160 4 ,4 5 ,1 55 36 4
1040030 180 4 ,4 5 ,1 20 24 4
1040031 180 3 ,2 3 ,9 16 36 4
1040033 180 4 ,8 5 ,5 20 36 4
1040034 180 4 ,4 5 ,1 20 36 4
1040036 180 5 5 ,7 20 36 4
1040037 180 6 6 ,7 20 36 4
1040038 180 3 ,2 3 ,9 30 36 4
1040039 180 4 ,8 5 ,5 30 36 4
1040040 180 4 ,4 5 ,1 30 36 4
1040042 180 4 ,8 5 ,5 45 36 4
1040043 180 4 ,4 5 ,1 45 36 4
1040045 180 4 ,4 5 ,1 50 36 4
1040047 180 4 ,4 5 ,1 55 36 4
1040048 180 5 ,2 5 ,9 55 36 4
1040049 180 5 5 ,7 55 36 4
1040050 180 5 ,5 6 ,2 55 36 4
1040051 200 4 ,4 5 ,1 20 24 4
1040052 200 4 ,4 5 ,1 65 24 4
1040053 200 4 ,4 5 ,1 80 24 4
1040054 200 4 ,4 5 ,1 20 36 4
1040055 200 4 ,8 5 ,5 20 36 4
1040057 200 5 5 ,7 20 36 4
1040058 200 6 ,2 6 ,9 20 36 4
1040059 200 5 ,5 6 ,2 20 36 4
1040060 200 5 ,8 6 ,5 20 36 4
1040061 200 3 ,2 3 ,9 30 36 4
1040062 200 4 ,4 5 ,1 30 36 4
1040063 200 4 ,8 5 ,5 30 36 4
1040064 200 4 ,4 5 ,1 45 36 4
1040065 200 4 ,8 5 ,5 45 36 4
1040066 200 5 ,8 6 ,5 45 36 4
1040067 200 6 ,2 6 ,9 45 36 4
1040068 200 4 ,4 5 ,1 50 36 4
1040069 200 4 ,6 5 ,3 55 36 4
1040070 200 4 ,4 5 ,1 65 36 4
1040071 200 4 ,8 5 ,5 65 36 4
1040073 200 4 ,4 5 ,1 80 36 4
1040077 215 4 ,4 5 ,1 50 24 4
1040078 215 4 ,8 5 ,5 50 36 4
1040079 215 4 ,4 5 ,1 50 36 4
1040081 220 6 ,2 6 ,9 20 36 4
1040082 220 5 ,5 6 ,2 20 36 4
1040092 250 4 ,4 5 ,1 50 48 4
1040106 300 4 ,4 5 ,1 50 48 4
1040107 300 4 ,8 5 ,5 50 48 4
1040108 300 4 ,4 5 ,1 65 48 4
1040337 300 4 ,4 5 ,1 65 72 4
1040341 300 4 ,4 5 ,1 30 60 4
1040342 160 4 ,6 5 ,3 55 36 4
1040343 200 4 ,6 5 ,3 80 36 4
1040344 120 3 ,5 4 ,2 20 24 4
1040345 125 3 ,5 4 ,2 20 24 4
1040346 150 3 ,5 4 ,2 20 24 4
1040347 150 3 ,5 4 ,2 20 36 4
H6

Table
1060005 100 3 ,2 4 ,2 22 18 6
1060006 100 3 ,2 4 ,2 22 24 6
1060007 110 3 ,2 4 ,2 30 24 6
1060008 110 4 ,4 5 ,4 30 24 6
1060009 120 3 ,2 4 ,2 30 24 6
1060010 120 4 ,4 5 ,4 30 24 6
1060011 125 3 ,2 4 ,2 20 24 6
1060012 125 4 ,4 5 ,4 20 24 6
1060013 125 3 ,2 4 ,2 30 24 6
1060014 125 4 ,4 5 ,4 30 24 6
1060015 125 4 ,4 5 ,4 45 24 6
1060016 127 4 ,4 5 ,4 45 24 6
1060017 140 3 ,2 4 ,2 16 24 6
1060018 140 4 ,4 5 ,4 45 24 6
1060019 150 4 ,4 5 ,4 20 24 6
1060020 150 4 ,4 5 ,4 45 24 6
1060021 150 5 ,8 6 ,8 55 24 6
1060022 150 4 ,4 5 ,4 20 36 6
1060023 150 4 ,4 5 ,4 30 36 6
1060024 160 4 ,4 5 ,4 55 24 6
1060025 160 4 ,4 5 ,4 45 24 6
1060026 160 4 ,4 5 ,4 45 36 6
1060028 160 4 ,4 5 ,4 55 36 6
1060030 180 4 ,4 5 ,4 20 24 6
1060031 180 3 ,2 4 ,2 16 36 6
1060033 180 4 ,8 5 ,8 20 36 6
1060034 180 4 ,4 5 ,4 20 36 6
1060036 180 5 6 20 36 6
1060037 180 6 7 20 36 6
1060038 180 3 ,2 4 ,2 30 36 6
1060039 180 4 ,8 5 ,8 30 36 6
1060040 180 4 ,4 5 ,4 30 36 6
1060042 180 4 ,8 5 ,8 45 36 6
1060043 180 4 ,4 5 ,4 45 36 6
1060045 180 4 ,4 5 ,4 50 36 6
1060047 180 4 ,4 5 ,4 55 36 6
1060048 180 5 ,2 6 ,2 55 36 6
1060049 180 5 6 55 36 6
1060050 180 5 ,5 6 ,5 55 36 6
1060051 200 4 ,4 5 ,4 20 24 6
1060052 200 4 ,4 5 ,4 65 24 6
1060053 200 4 ,4 5 ,4 80 24 6
1060054 200 4 ,4 5 ,4 20 36 6
1060055 200 4 ,8 5 ,8 20 36 6
1060057 200 5 6 20 36 6
1060058 200 6 ,2 7 ,2 20 36 6
1060059 200 5 ,5 6 ,5 20 36 6
1060060 200 5 ,8 6 ,8 20 36 6
1060061 200 3 ,2 4 ,2 30 36 6
1060062 200 4 ,4 5 ,4 30 36 6
1060063 200 4 ,8 5 ,8 30 36 6
1060064 200 4 ,4 5 ,4 45 36 6
1060065 200 4 ,8 5 ,8 45 36 6
1060066 200 5 ,8 6 ,8 45 36 6
1060067 200 6 ,2 7 ,2 45 36 6
1060068 200 4 ,4 5 ,4 50 36 6
1060069 200 4 ,6 5 ,6 55 36 6
1060070 200 4 ,4 5 ,4 65 36 6
1060071 200 4 ,8 5 ,8 65 36 6
1060073 200 4 ,4 5 ,4 80 36 6
1060077 215 4 ,4 5 ,4 50 24 6
1060078 215 4 ,8 5 ,8 50 36 6
1060079 215 4 ,4 5 ,4 50 36 6
1060081 220 6 ,2 7 ,2 20 36 6
1060082 220 5 ,5 6 ,5 20 36 6
1060092 250 4 ,4 5 ,4 50 48 6
1060106 300 4 ,4 5 ,4 50 48 6
1060107 300 4 ,8 5 ,8 50 48 6
1060108 300 4 ,4 5 ,4 65 48 6
1060337 300 4 ,4 5 ,4 65 72 6
1060341 300 4 ,4 5 ,4 30 60 6
1060342 160 4 ,6 5 ,6 55 36 6
1060343 200 4 ,6 5 ,6 80 36 6
1060344 120 3 ,5 4 ,5 20 24 6
1060345 125 3 ,5 4 ,5 20 24 6
1060346 150 3 ,5 4 ,5 20 24 6
1060347 150 3 ,5 4 ,5 20 36 6
Applications:
Pre-scoring with conical tooth shape grants perfect coupling to main sawblade.

Machines:
Vertical or horizontal panel saws.

Materials:
Chipboard, MDF, and plywood panels with or without veneer, melamine paper or plastic coatings.

Technical Features:
KON tooth shape with positive rake. Cutting depth 1.5-2 mm. Noise reducing slots. Excellent finish both on wooden or non-wooden based materials. Special or custom engineered tooth shapes can be provided on request.

Re-sharpening:
H 4 up to 6 times
H 6 up to 13 times
Contact us for a quote
